Qu'est-ce que le moule d'estampage à brides ?

Qu'est-ce que le moule d'estampage à brides ?

Dans le domaine de la fabrication, les moules d’emboutissage jouent un rôle central dans la mise en forme de divers composants métalliques. Parmi eux, le moule d’emboutissage de brides est un outil spécialisé qui remplit une fonction distincte et cruciale. En tant que fournisseur de moules d'emboutissage, je connais bien les subtilités des moules d'emboutissage à brides et la valeur qu'ils apportent à différentes industries.

Comprendre les bases du flanger

Le bridage est un processus de travail des métaux qui consiste à plier le bord d'une tôle ou d'une pièce métallique pour former une bride. Une bride est un rebord ou un bord saillant, qui peut servir à plusieurs fins, telles que renforcer la pièce, fournir une surface de montage ou de connexion, ou améliorer l'aspect esthétique du produit.

Le moule d'emboutissage de bridage est conçu pour effectuer cette opération de bridage avec précision et efficacité. Il se compose de deux éléments principaux : le poinçon et la matrice. Le poinçon est la partie mâle du moule qui applique une force sur la tôle, tandis que la matrice est la partie femelle qui donne la forme et le support au bridage.

Comment fonctionnent les moules d'estampage à brides

Le principe de fonctionnement d'un moule d'emboutissage de brides est basé sur l'application d'une pression. Lorsque la tôle est placée entre le poinçon et la matrice dans une presse à emboutir, la presse exerce une force importante. Le poinçon se déplace vers le bas et enfonce la tôle dans la cavité de la matrice. Au fur et à mesure que le métal se déforme sous pression, le bord de la tôle est plié pour former la forme de bride souhaitée.

La précision du processus de bordage dépend de plusieurs facteurs, notamment la conception du moule, les propriétés du matériau de la tôle et les réglages de la presse d'emboutissage. Par exemple, si le moule n’est pas conçu correctement, cela peut entraîner un bordage inégal, des fissures dans le métal ou d’autres défauts.

Types de moules d'estampage à brides

Il existe différents types de moules d’estampage de brides, chacun adapté à différentes applications.

1. Moule à brides droites: Il s’agit du type de moule à bridage le plus basique. Il est utilisé pour créer une bride droite au bord de la tôle. Les brides droites sont souvent utilisées dans les pièces ou composants structurels simples où une bride plate et perpendiculaire est requise.
2. Moule à brides incurvé: Comme son nom l'indique, ce moule est utilisé pour créer des brides courbes. Les brides incurvées sont couramment trouvées dans des produits tels que les pièces de carrosserie automobile, où des courbes douces et esthétiques sont nécessaires.
3. Moule de bridage de trous: Ce type de moule est utilisé pour créer une bride autour d'un trou dans la tôle. Les brides de trous sont souvent utilisées pour renforcer les bords des trous ou pour fournir une surface pour l'installation de boulons ou d'autres fixations.

Applications des moules d'estampage à brides

Les moules d'estampage à brides sont largement utilisés dans diverses industries en raison de leur polyvalence et de leur efficacité.

1. Industrie automobile: Dans le secteur automobile, les moules d'emboutissage de brides sont utilisés pour produire des pièces de carrosserie, des composants de moteur et des pièces de systèmes électriques. Par exemple, les bords des portes, capots et ailes de voiture nécessitent souvent des brides pour améliorer leur résistance et leur ajustement. De plus, le bridage est également utilisé dans la production de composants électriques tels queJeu de barres UVW, indispensables au système électrique du véhicule.
2. Industrie des appareils électriques: De nombreux appareils électriques, tels que les réfrigérateurs, les machines à laver et les climatiseurs, utilisent des pièces métalliques formées à l'aide de moules d'estampage à brides. Ces pièces doivent être bridées avec précision pour garantir un assemblage et une fonctionnalité corrects. Par exemple, les cadres des appareils électriques comportent souvent des brides pour fournir une structure stable et faciliter l’installation des composants internes.
3. Industrie aérospatiale: La précision est de la plus haute importance dans l’industrie aérospatiale. Les moules d'estampage de brides sont utilisés pour produire des composants critiques tels que des aubes de turbine, des châssis d'avion et des panneaux de commande. Ces composants nécessitent des brides de haute qualité pour répondre à des normes strictes de sécurité et de performance. Le procédé de bridage assure la solidité et l'intégrité de ces pièces, qui sont soumises à des conditions extrêmes lors du vol.
4. Industrie du matériel: Dans l'industrie de la quincaillerie, les moules d'emboutissage de brides sont utilisés pour fabriquer une large gamme de produits, des simples supports et charnières aux pièces de meubles complexes. Le processus de bridage peut améliorer la durabilité et l’apparence de ces produits. Par exemple, les bords des cadres de meubles en métal sont souvent rebordés pour éviter les bords tranchants et améliorer l'esthétique globale.

Avantages de l'utilisation de moules d'estampage à brides

L’utilisation de moules d’emboutissage de brides présente plusieurs avantages dans les processus de fabrication.

1. Haute précision: Les moules d'estampage de brides peuvent produire des brides avec une haute précision, garantissant une qualité constante sur plusieurs pièces. Ceci est particulièrement important dans les secteurs où des tolérances strictes sont requises, comme les industries aérospatiale et automobile.
2. Efficacité: Le processus d'estampage est une méthode de fabrication à grande vitesse. Les moules d'emboutissage de brides peuvent produire un grand nombre de pièces dans une période relativement courte, augmentant ainsi l'efficacité de la production et réduisant les coûts.
3. Amélioration de la force: En créant des brides, la résistance et la rigidité des pièces métalliques peuvent être considérablement améliorées. Ceci est bénéfique pour les composants qui doivent résister à des contraintes ou des charges élevées.
4. Versatilité: Comme mentionné précédemment, il existe différents types de moules d'emboutissage de brides, ce qui les rend adaptés à une grande variété d'applications et de matériaux métalliques.

Nos solutions en tant que fournisseur de moules d'emboutissage

En tant que fournisseur de moules d'emboutissage, nous proposons des solutions complètes pour les moules d'emboutissage à brides.

1. Conception personnalisée: Nous comprenons que différents clients ont des exigences différentes. Notre équipe de concepteurs expérimentés peut créer des moules d'estampage de brides personnalisés en fonction de la conception de votre pièce, de votre matériau et de votre volume de production. Que vous ayez besoin d'un simple moule de bordage droit ou d'un moule de bordage incurvé complexe, nous avons l'expertise nécessaire pour vous offrir.
2. Matériaux de haute qualité: Nous utilisons uniquement des matériaux de la plus haute qualité pour nos moules afin de garantir leur durabilité et leurs performances. Nos moules sont fabriqués à partir d’alliages d’acier de première qualité capables de résister aux pressions élevées et à l’usure associées au processus d’emboutissage.
3. Processus de fabrication avancés: Nous utilisons des technologies de fabrication avancées telles que l'usinage CNC, l'EDM (usinage par décharge électrique) et le meulage de précision pour produire des moules avec une précision et une finition de surface élevées. Cela garantit que le processus de bridage est fluide et que la qualité des pièces finies est excellente.
4. Service après-vente: Nous fournissons un service après-vente complet, comprenant la maintenance, la réparation et l'assistance technique des moules. Notre objectif est de garantir que votre processus de production se déroule de manière fluide et efficace.

Études de cas

Jetons un coup d'œil à certains de nos projets réussis.

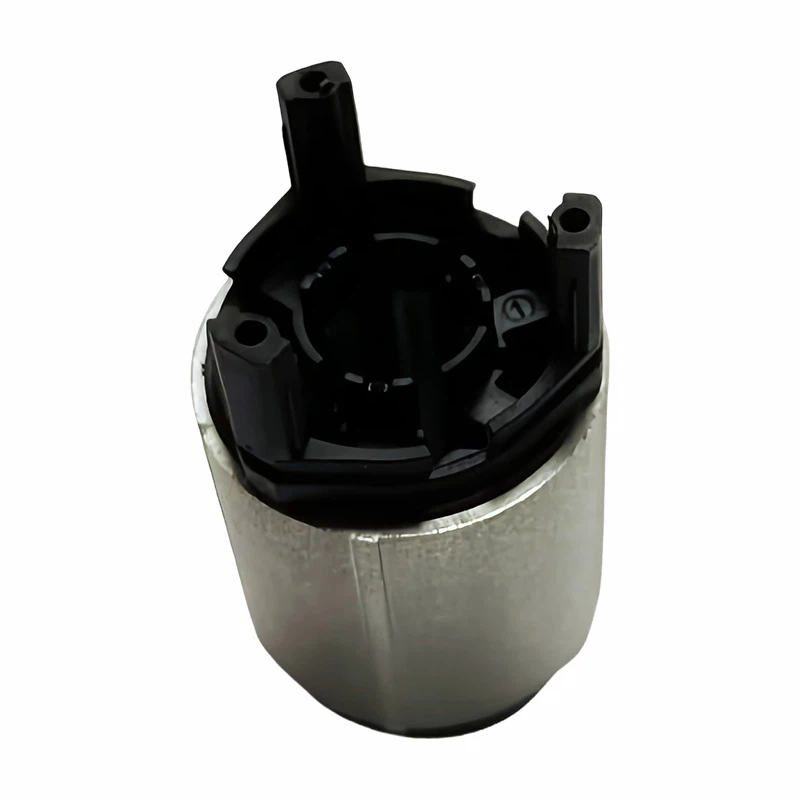

1. Fabricant de composants automobiles: Un fabricant leader de composants automobiles nous a contacté pour un moule d'emboutissage de brides pourLes tôles d'acier au silicium sont automatiquement empilées. Ces fiches sont utilisées dans le système électrique du véhicule. Nous avons conçu et fabriqué un moule de bridage de trous de haute précision qui répondait à leurs exigences strictes. Le moule a pu produire des brides cohérentes sur les tôles d'acier au silicium, améliorant ainsi la qualité et les performances des composants électriques.
2. Entreprise de meubles: Une entreprise de meubles avait besoin d'un moule d'emboutissage de brides pour la production de cadres métalliques pour sonOreiller- des meubles en forme. Nous avons développé un moule de bordage incurvé personnalisé capable de créer des rebords lisses et esthétiques sur les cadres. Cela a non seulement amélioré l’intégrité structurelle du meuble, mais également son apparence générale.

Contactez-nous pour vos besoins en matière de moules d'estampage à brides

Si vous êtes à la recherche d'un moule d'estampage de haute qualité, ne cherchez pas plus loin. Notre équipe d’experts est prête à vous aider à trouver la meilleure solution pour vos besoins de fabrication. Que vous soyez un petit atelier ou un fabricant industriel à grande échelle, nous pouvons vous fournir le moule approprié à un prix compétitif.

Nous vous invitons à nous contacter pour une consultation détaillée. Nous pouvons discuter des exigences de votre projet, vous fournir un devis gratuit et vous offrir des conseils techniques. Notre objectif est d'établir un partenariat à long terme avec vous et de vous aider à atteindre vos objectifs de production.

Références

• Dieter, GE (1988). Formage des métaux : mécanique et métallurgie. McGraw-Colline.
• Kalpakjian, S. et Schmid, SR (2008). Ingénierie et technologie de fabrication. Salle Pearson-Prentice.
• Groover, député (2010). Fondamentaux de la fabrication moderne : matériaux, processus et systèmes. Wiley.
